上海鋼結構的常見節點形式與安裝注意事項

來源：上海騰林

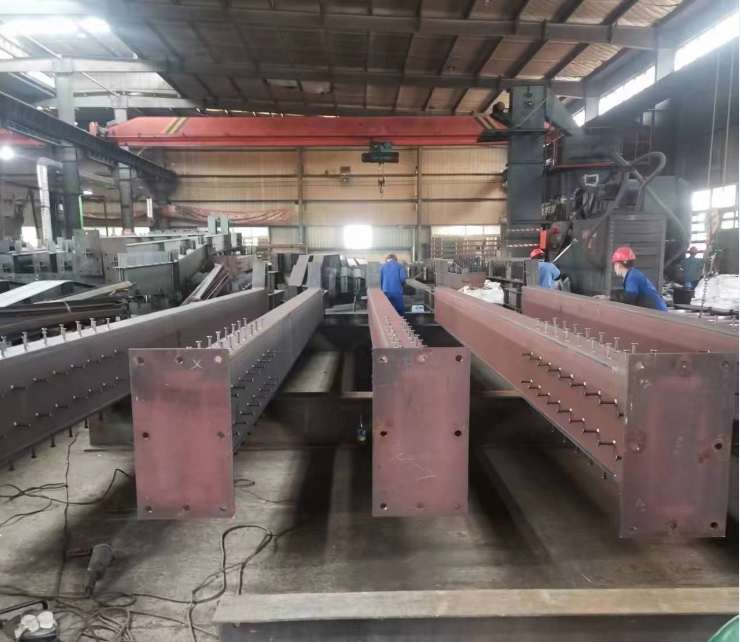

勁性結構施工過程中由于與土建、機電、幕墻等專業交叉最為繁雜與密集，鋼結構與各專業的節點正確處理尤為重要，今天就和大家來分享一下勁性結構中鋼結構的常見節點形式與安裝注意事項。

Q1

常見錨栓支架節點有哪些？

根據柱腳受力情況，常見的錨栓支架有鋼板類與型鋼類。鋼板類錨栓支架中錨板主要起固定柱腳錨栓的作用，型鋼類錨栓支架中型鋼主要為角鋼，一些受力較大的支架，有時會用到H型鋼。

Q2

錨栓支架節點有哪些安裝注意事項？

柱腳施工時，可能發生由于錨栓車絲長度不夠引起螺栓無法擰緊的問題，為防止此類問題，施工時要復核錨栓頂部標高，同時要確保車絲長度足夠。

Q3

常見柱腳節點有哪些？

勁性結構柱腳主要有插入式和外包式，插入式柱腳施工時先澆筑部分混凝土讓錨栓固定，混凝土養護達到規定強度后立首節鋼柱，再二次灌入細石混凝土；外包式柱腳施工時，先預埋錨栓，錨栓與底板混凝土一次性澆筑，養護達到規定強度后再立鋼柱。

Q4

柱腳節點有哪些安裝注意事項？

柱腳施工時土建縱筋先綁扎，原設計有時柱腳尺寸過大，首節鋼柱施工時可能發生無法下落的問題。為防止此類問題，一是可與設計溝通，將柱腳底板挖槽，讓柱縱筋通過；二是可將前面所述的錨栓支架板做的比柱底板四邊稍微大10-15mm。

Q5

常見砼梁-鋼柱節點有哪些？

砼梁-鋼柱連接節點主要有兩種，一是采用鋼牛腿，二是采用鋼筋套筒。需要特別說明的是，鋼結構所用套筒與土建所用連接套筒材質不同，鋼結構所用套筒為一級可焊套筒。

Q6

砼梁-鋼柱節點有哪些規范要求？

采用鋼牛腿連接時，若鋼筋與連接板采用單面焊，焊縫有效長度最少10D(梁縱筋植筋)，若采用雙面焊，焊縫有效長度最少5D,且鋼牛腿腹板若高度方向開孔截面超過20%，需補強；采用開孔穿入時，混凝土梁面筋穿過支座中心處的鋼筋數量不得少于總數的50%。

Q7

砼梁-鋼柱節點有哪些安裝注意事項？

對于兩端都有支座的混凝土梁，可兩端都使用鋼牛腿，也可一端采用鋼牛腿，另一端采用鋼套筒。但對于懸挑梁，需特別注意其尾部是否有彎鉤，對于尾部有彎鉤的懸挑鋼梁，不能采用套筒連接，否則鋼筋擰入時尾部彎鉤會碰撞，鋼筋無法擰入。

Q8

常見鋼梁-混凝土柱節點有哪些？

根據受力不同，鋼梁與混凝土柱或核心筒墻主要采用各種形式的埋件或鋼柱連接。

Q9

砼鋼梁-混凝土柱節點有哪些安裝注意事項？

采用埋件連接時，鋼梁與埋件連接的節點板不要焊在埋件上，否則很可能由于施工誤差，鋼梁與連接板安裝不上而造成現場返工。采用短柱連接時，短柱下方最好進行施工驗算，看是否需要增加安裝定位鋼柱，消除施工安全隱患。

Q10

勁性鋼柱、鋼梁還需提前考慮哪些安裝注意事項？

對于較大截面的混凝土梁與柱，土建安裝模板時，往往會采用對拉螺桿進行固定，節點深化時，需提前與土建溝通好開孔大小及間距，方便模板安裝與固定。

勁性結構相較于其他結構施工交叉多、速度慢，希望以上的分享對大家以后遇到勁性結
